2140B7 - Tidsrele, 12/24VDC, 0-10 Min, Reset - Trigget
TIDSRELE -(OV)STYRT MED RESET-INNGANG OG -VALG - ART.NR 2140B7
TIDSRELE MED POTENSIOMETER FOR JUSTERING MELLOM 0 - 10 MINUTTER. ANDRE TIDER KAN BESTILLES.
DATA:
DRIVSPENNING: 12 ELLER 24V dc.
STRØMTREKK:
VED 12V: I HVILE: 10 mA, AKTIV: 30 mA.
VED 24V: I HVILE: 10 mA, AKTIV: 34 mA.
MAKS. BELASTNING OVER RELEKONTAKT: 1 A 24V dc.

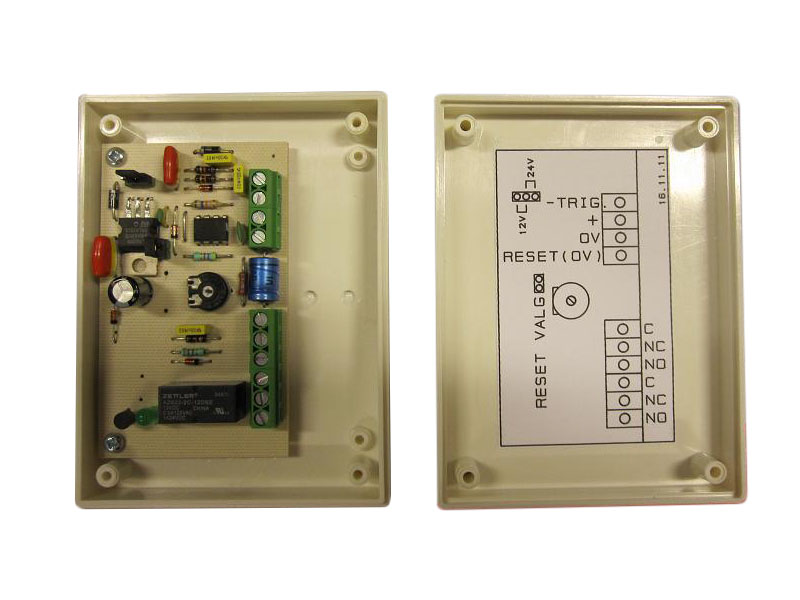

LEVERES I HVIT PLASTBOKS MED MÅL: L B H 110 X 85 X 28 mm. (PCB MÅL: 87 X 52 mm)
KORTET STRØMFORSYNES MED + OG -(OV) KONSTANT. NÅR INNGANGEN (-TRIG.) BLIR TILFØRT EN -(OV)PULS, AKTIVERES TIDSRELEET. DETTE STÅR TRUKKET I INNSTILT TID SELV OM SPENNINGEN IKKE ER FJERNET FRA INNGANGEN. FOR Å FÅ EN NY TIDSPERIODE, MÅ SPENNINGEN PÅ INNGANGEN FJERNES OG SÅ LEGGES INN IGJEN. TIMEREN KAN RESETTES VED Å TILFØRE EN -(OV) PULS TIL RESETINNGANGEN. KORTET HAR OGSÅ EN TOPOL VELGER MERKET RESET VALG. MED KONTAKTEN PÅ BEGGE STIFTENE, KAN TIMEREN ENTEN GÅ HELE TIDEN SOM ER SATT, ELLER RESETTES NÅR ØNSKELIG. VED Å SETTE KONTAKTEN PÅ DEN ENE STIFTEN, MÅ TIMEREN RESETTES MANUELT.
NÅR RELEET HAR SLÅTT INN, ER DET FORBINDELSE MELLOM C OG NO. DET ER TO VEKSEL-UTGANGER FRA RELEET.
TIDSRELE -(OV)STYRT MED RESET-INNGANG OG -VALG - ART.NR 2140B7
TIDSRELE MED POTENSIOMETER FOR JUSTERING MELLOM 0 - 10 MINUTTER. ANDRE TIDER KAN BESTILLES.
DATA:
DRIVSPENNING: 12 ELLER 24V dc.
STRØMTREKK:
VED 12V: I HVILE: 10 mA, AKTIV: 30 mA.
VED 24V: I HVILE: 10 mA, AKTIV: 34 mA.
MAKS. BELASTNING OVER RELEKONTAKT: 1 A 24V dc.
LEVERES I HVIT PLASTBOKS MED MÅL: L B H 110 X 85 X 28 mm. (PCB MÅL: 87 X 52 mm)
KORTET STRØMFORSYNES MED + OG -(OV) KONSTANT. NÅR INNGANGEN (-TRIG.) BLIR TILFØRT EN -(OV)PULS, AKTIVERES TIDSRELEET. DETTE STÅR TRUKKET I INNSTILT TID SELV OM SPENNINGEN IKKE ER FJERNET FRA INNGANGEN. FOR Å FÅ EN NY TIDSPERIODE, MÅ SPENNINGEN PÅ INNGANGEN FJERNES OG SÅ LEGGES INN IGJEN. TIMEREN KAN RESETTES VED Å TILFØRE EN -(OV) PULS TIL RESETINNGANGEN. KORTET HAR OGSÅ EN TOPOL VELGER MERKET RESET VALG. MED KONTAKTEN PÅ BEGGE STIFTENE, KAN TIMEREN ENTEN GÅ HELE TIDEN SOM ER SATT, ELLER RESETTES NÅR ØNSKELIG. VED Å SETTE KONTAKTEN PÅ DEN ENE STIFTEN, MÅ TIMEREN RESETTES MANUELT.
NÅR RELEET HAR SLÅTT INN, ER DET FORBINDELSE MELLOM C OG NO. DET ER TO VEKSEL-UTGANGER FRA RELEET.
