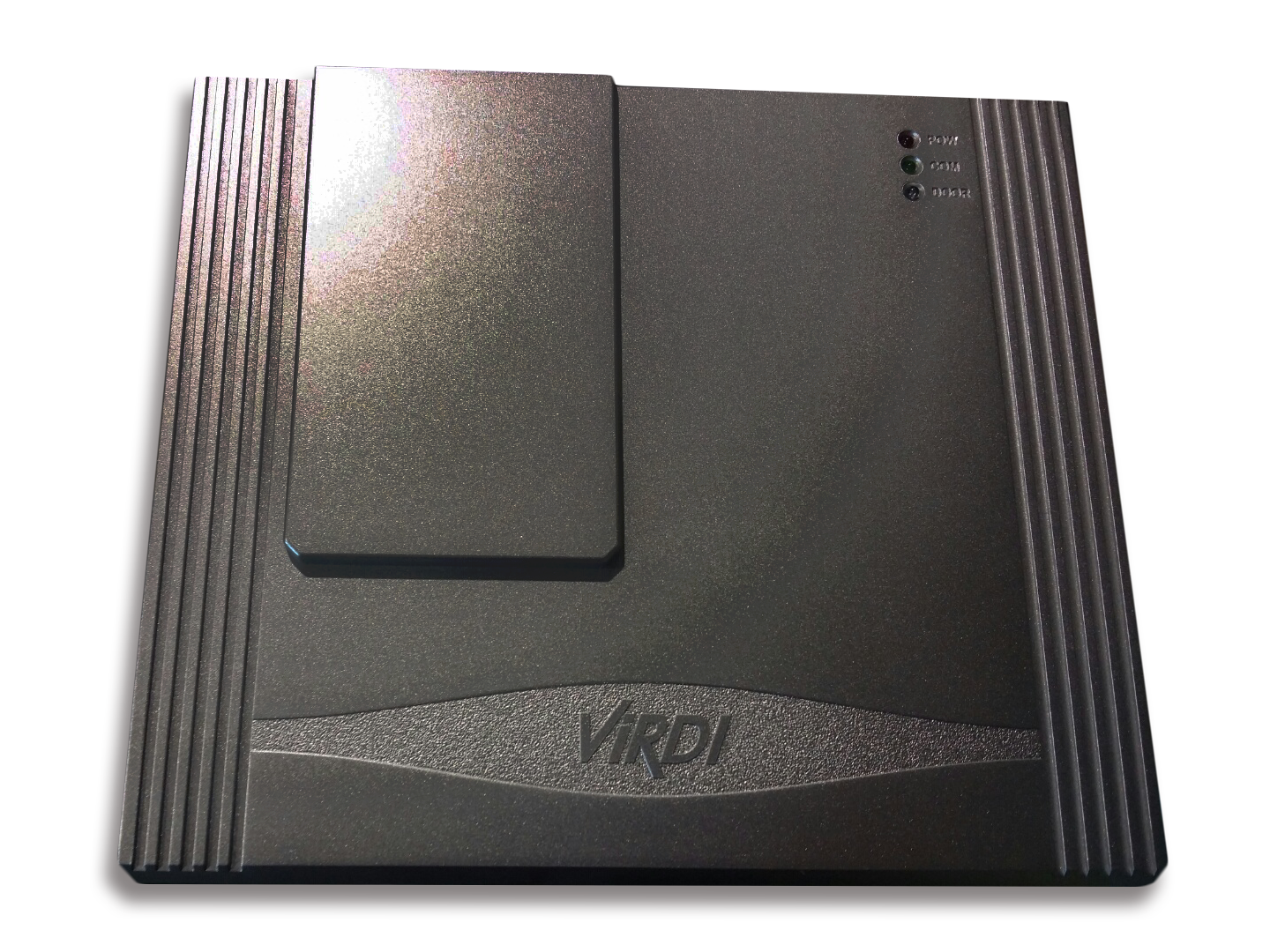

BLC-015 - RS-485 / Wiegand Lock Controller
BLC-015 - RS-485 / Wiegand Lock Controller
Mini adgangskontroll med strømforsyning & kretskort med 2 releutganger og 5 innganger som brukes med våre fingeravtrykkslesere. Kommuniserer via RS485 eller Wiegand inngang. Kretskortet kan ha batteri backup og en exitknapp.
Innganger:
- J101
1 [ 12V IN ] - 12V Power Input
2 [ GND] - Ground
3 [ 12V OUT ] - 12V Power Out
4 [ GND] - Ground
5 [ Wie IN0 ] - Wiegand IN0
6 [ Wie IN1 ] - Wiegand IN1
7 [ GND] - Ground
8 [ 485-A] - RS-485A
9 [ 485-B] - RS-485B
- J51
9 [ COM ] - Common
8 [ NO ] - Normal Open
7 [ NC ] - Normal Close
6 [ GND ] - Ground
5 [ IN2 ] - Lock Status
4 [ IN1 ] - Door Status
3 [ IN0 ] - Inside Open
2 [ GND ] - Battery(-)
1 [12V BAT ] - Battery(+)
BLC-015 - RS-485 / Wiegand Lock Controller
Mini adgangskontroll med strømforsyning & kretskort med 2 releutganger og 5 innganger som brukes med våre fingeravtrykkslesere. Kommuniserer via RS485 eller Wiegand inngang. Kretskortet kan ha batteri backup og en exitknapp.
Innganger:
- J101
1 [ 12V IN ] - 12V Power Input
2 [ GND] - Ground
3 [ 12V OUT ] - 12V Power Out
4 [ GND] - Ground
5 [ Wie IN0 ] - Wiegand IN0
6 [ Wie IN1 ] - Wiegand IN1
7 [ GND] - Ground
8 [ 485-A] - RS-485A
9 [ 485-B] - RS-485B
- J51
9 [ COM ] - Common
8 [ NO ] - Normal Open
7 [ NC ] - Normal Close
6 [ GND ] - Ground
5 [ IN2 ] - Lock Status
4 [ IN1 ] - Door Status
3 [ IN0 ] - Inside Open
2 [ GND ] - Battery(-)
1 [12V BAT ] - Battery(+)
