2131/A6 - Tidsrele med forsinkelse 12/24V (10A rele)

Art. nr: 01560
Logg inn for å handle

Forsinkelse- og reletid justerbare med pot. 0-10 minutter (ca). Andre kortere tider kan bestilles. Drivpenning 12 eller 24VDC.

Strømtrekk:

- Ved 12V: I hvile: 23mA, aktivt 93 mA

- Ved 24V: I hvile: 28mA, aktivt: 107mA

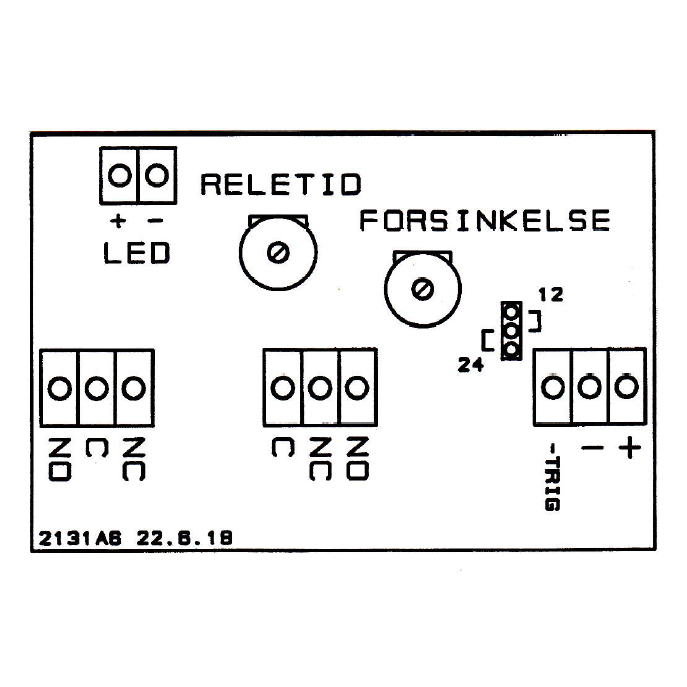

Maksimum belastning over relekontakt = 10A 24VDC. Leveres i vit plastboks med mål 110 x 85 x 28mm. Kortet strømforsynes med + og - (OV) konstant. Når triggerinngangen (-trigg) blir tilført en - (0V) puls starter tidforsinkelsen. Etter at denne tiden er utløpt, slår tidsreleet inn og står inne i valgt tid selv om ikke spenningen fra trigger inngangen er fjernet.

NB!!! Kortet er kun testet i romstemperatur på 25 grader med 12V. Dersom dette skal brukes med 24V drivspenning må det borres hull i boksen slik at luft kan strømme igjennom. Montering av boksen i ett lukket skap med betydlig høyere temperatur enn 25 grader er ikke testet og anbefalles ikke.

Forsinkelse- og reletid justerbare med pot. 0-10 minutter (ca). Andre kortere tider kan bestilles. Drivpenning 12 eller 24VDC.

Strømtrekk:

- Ved 12V: I hvile: 23mA, aktivt 93 mA

- Ved 24V: I hvile: 28mA, aktivt: 107mA

Maksimum belastning over relekontakt = 10A 24VDC. Leveres i vit plastboks med mål 110 x 85 x 28mm. Kortet strømforsynes med + og - (OV) konstant. Når triggerinngangen (-trigg) blir tilført en - (0V) puls starter tidforsinkelsen. Etter at denne tiden er utløpt, slår tidsreleet inn og står inne i valgt tid selv om ikke spenningen fra trigger inngangen er fjernet.

NB!!! Kortet er kun testet i romstemperatur på 25 grader med 12V. Dersom dette skal brukes med 24V drivspenning må det borres hull i boksen slik at luft kan strømme igjennom. Montering av boksen i ett lukket skap med betydlig høyere temperatur enn 25 grader er ikke testet og anbefalles ikke.
