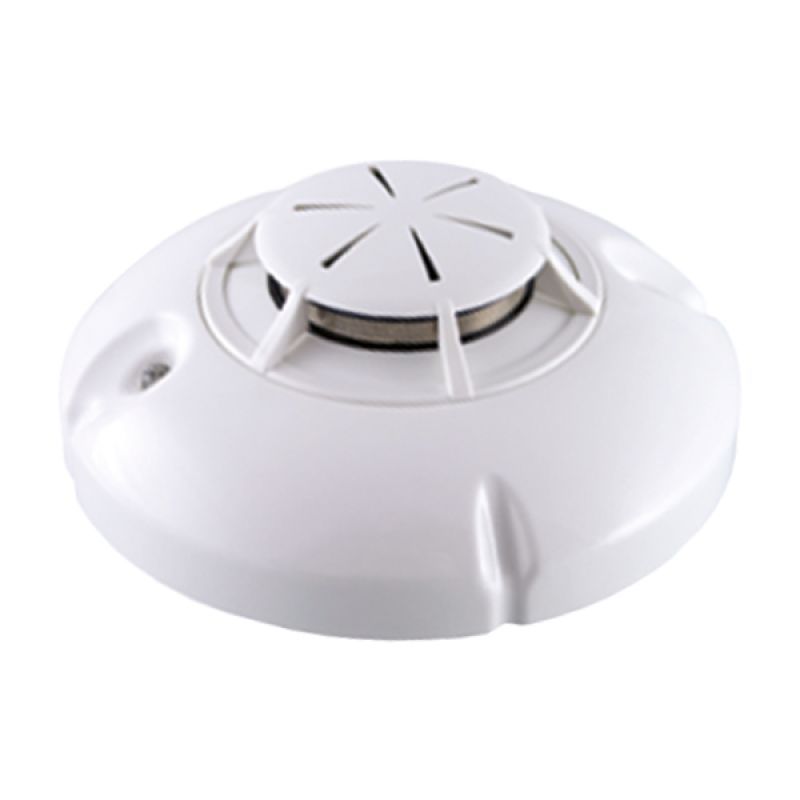

Rate of rise/varme detektor, 24 volt

Art. nr: 13412
Logg inn for å handle

Branddetektorn är utformad för tidig varning om ett brandtillstånd när den fasta temperaturtröskeln i den skyddade lokalen uppnås.

Funktionsprincipen för branddetektorn är baserad på den ohmska resistansförändringen i termistorn som ett resultat av omgivningstemperaturförändringen.

FD8020 är monterad på bas-serien 8000.

Branddetektorn (fig.1) består av ett kretskort och en kammare med termistor (pos.4), fixerad i en plastkropp (поз.5).

Båda LED-indikatorerna (pos.3) tillåter sikt 360° och ger information om status: - Standby-läge - LED:erna lyser inte;

- Larmtillstånd - lysdioderna producerar kontinuerligt ljus.

Teknisk data

Matningsspänning (10-30)V DC

Strömförbrukning i standby-läge 40 μA/22,5V DC

Strömförbrukning i larm-läge

- med bas typ 8000 eller 8000D 8mA/10VDC; 25mA/30VDC

- med bas typ 8000R, 8000DR eller 8000L 18mA/10VDC; 55mA/30VDC

Temperatur klass А2R (följer med EN54-5:2000) eller BR

Beskyddad area omkretsar kring diameter 10 m (EN54)

Höjd av montering upp till 8 m (EN54)

Utgång i Alarm-läge (RI/KL terminal) for RI 31 or RI 31S

Grad av beskydd IP 43

Drifttemperaturområde minus 10°C - plus 55°C

Relativt fuktmotstånd (93±3)% at 40°C

Dimensioner, bas inckuderad Ø100 mm, h 47mm Weight, base 8000 inkluderad 0,100 kg

Typ av kopplingslinje till basen two-wire, en single-core eller multi-core isolerad tråd

Tvärsnitt av anslutningstråden (0,8-1,5) mm2

Installation

Branddetektorn fungerar med bastyp 8000 (standard), 8000D (med Schottki diod), 8000R (med reläutgång), 8000DR (med Schottki diod och resistor 510

Ω) eller 8000L (med resistor 510 Ω). De skickas separat och är fästa på den önskade platsen i förväg med hjälp av stift och skruvar.

Den elektriska kopplingen av komponenterna är nödvändig för att installationen ska kunna utföras enligt det schematiska diagrammet på fig.2.

Det är rekommenderat att använda kabelskor.

 Branddetektorn är placerad på basen (fig.1,pos.1).

Den är roterad medurs tills den når styrspåren (fig.1,pos.2). Den är roterad tills viloläge (fig.3.1).

Slitsarna på basen och kroppen ska matcha (fig.3.2). Låsning av branddetektorn (fig.4)

 Före installation, knappen (pos.3) lossas från basen och ribban (pos.1) på låsklicket (pos.2) är utskuren.

Flytta en branddetektor som är låst till basen.

Sätt in nyckeln i slitsarna (pos.4) tryck in den samtidigt som branddetektorn roteras moturs.

Ta ut nyckeln och fortsätt att rotera branddetektorn i samma riktning tills den lossnar från basen.

Branddetektorn är testad efter installation som en del av platsens brandlarmsystem eller med underhållsaktiviteter, enligt denna ordning:

1. Spänning tillförs brandlarmsledningen, till vilken den testade branddetektorn är ansluten, från brandcentralen eller hjälpströmförsörjningsenheten 24V DC/0,1A.

2. Efter en minut aktiveras branddetektorn med en rökdetektortestare. Den bör gå in i larmtillstånd inom 30s.

3. Ett återställningskommando skickas från brandcentralen eller avbryts kortvarigt matningsspänningen till brandlarmsledningen, till vilken den testade branddetektorn är ansluten. Den bör gå in i standbyläge.



Service-schema

Görs av auktoriserad personal och inkluderar de följande aktiviteterna:

1.Inspektion för synlig fysisk skada - månatlig

2.Testning under verkliga förhållanden - månatlig

3.*Förebyggande dammning - var 6:e ​​månad *Branddetektorn tas bort från basen. Kåpan (fig. 1, pos. 6) tas bort. Kammaren och termistorn dammas av med en liten borste.
