2141C2 - Relekort med avbrytbar forsinkelse, 2 releer

Art. nr: 01533
Logg inn for å handle

Avbrytbar forsinkelse. NC-styrt, art.nr 2141C2

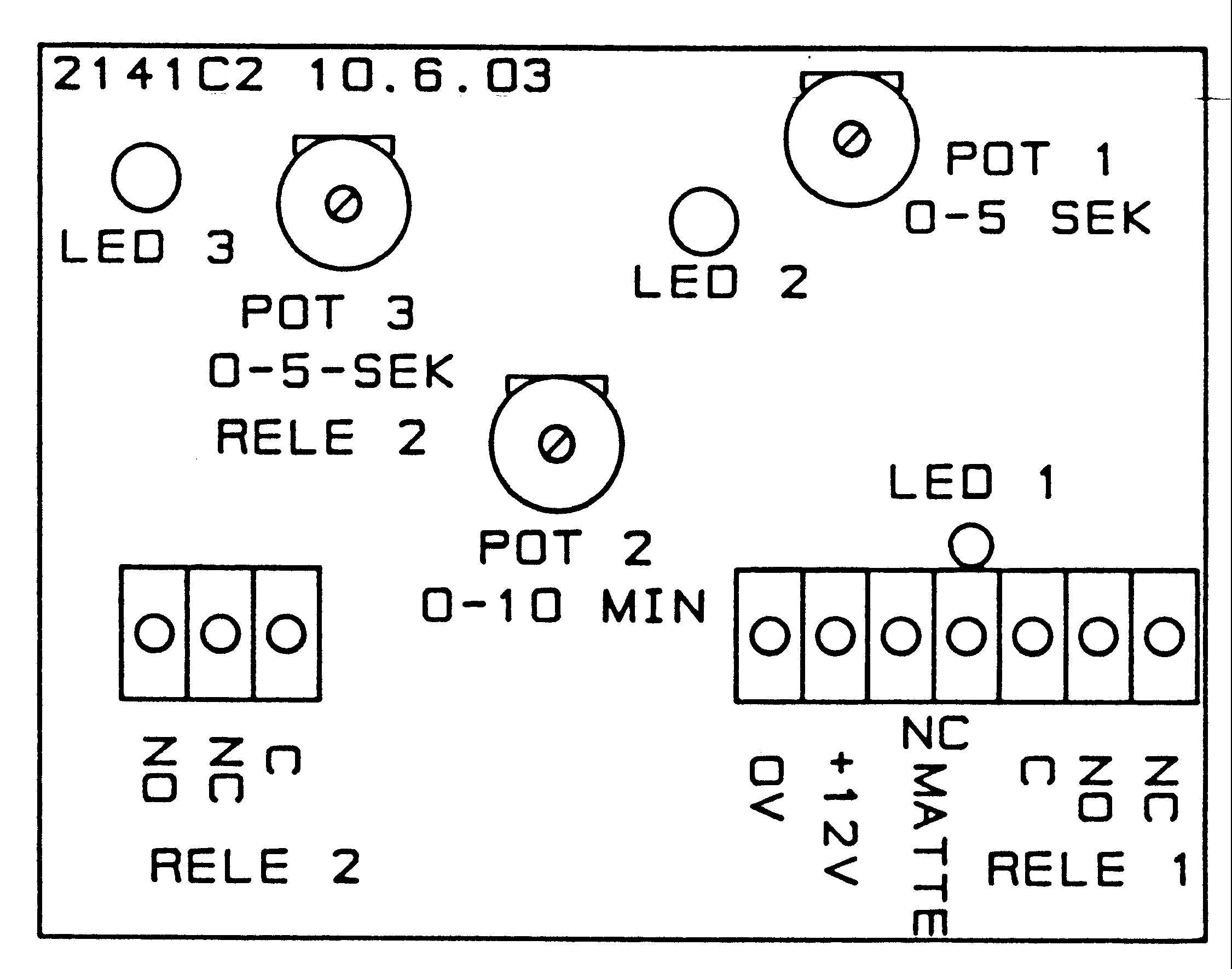

Alle tider er justerbare med justerbar ratt. Forsinkelse for rele 1: 0-5 sekunder, forsinkelse for rele 2: 0-10 minutter. NC-inngangen kan åpnes og lukkes innenfor satt tid med pot 1. Når inngangen er lukket lyser led 1. Når inngangen er brutt over satt tid, aktiveres rele 1. Timer 2 starter samtidigt som LED 3 tennes. Hvis inngangen lukkes mens timer 1 eller 2 er aktive, resettes timer. Hvis rele 2 er aktivt blir dette resatt. Rele1 er aktivt så lenge inngangen er åpen ut over satt tid. ratt 2 har aksel som stikker ut av boksen.

Drivspenning: 12/24 VDC
Strømtrekk:
Ved 12V, i hvile: 42mA, aktivt: 57mA
Ved 24V, i hvile: 48mA, aktivt: 64mA
I NC-sløyfen: 2mA
Maks belastning over relekontakt: 1A 24 Vdc
Leveres i hvit plastboks med mål: 110 x 85 x 28 mm.

Avbrytbar forsinkelse. NC-styrt, art.nr 2141C2

Alle tider er justerbare med justerbar ratt. Forsinkelse for rele 1: 0-5 sekunder, forsinkelse for rele 2: 0-10 minutter. NC-inngangen kan åpnes og lukkes innenfor satt tid med pot 1. Når inngangen er lukket lyser led 1. Når inngangen er brutt over satt tid, aktiveres rele 1. Timer 2 starter samtidigt som LED 3 tennes. Hvis inngangen lukkes mens timer 1 eller 2 er aktive, resettes timer. Hvis rele 2 er aktivt blir dette resatt. Rele1 er aktivt så lenge inngangen er åpen ut over satt tid. ratt 2 har aksel som stikker ut av boksen.

Drivspenning: 12/24 VDC
Strømtrekk:
Ved 12V, i hvile: 42mA, aktivt: 57mA
Ved 24V, i hvile: 48mA, aktivt: 64mA
I NC-sløyfen: 2mA
Maks belastning over relekontakt: 1A 24 Vdc
Leveres i hvit plastboks med mål: 110 x 85 x 28 mm.
