2140A - Tidsrele, 12VDC, 2 sek - 10 min, + Trigget

Art. nr: 01537
Logg inn for å handle

TIDSRELE MED POTENSIOMETER FOR JUSTERING. STANDARD TID: 0-10 MINUTTER. ANDRE TIDER KAN BESTILLES.

Relekortet 2140 A aktiveres med en kort +12 V puls på inngangen. Releet ligger inne under en innstilt tid fra 2 sekunder til max 10 min. Tiden avsluttes selv om triggimpulsen blir liggende. Innstilt tid kan ikke avbrytes. Kretskortet mates fast +12V og 0V

DRIVSPENNING: 12 VDC
STRØMTREKK:
VED 12V: I HVILE: 10 mA, AKTIV: 30 mA.
MAKSIMUM BELASTNING OVER RELEKONTAKT: 1 A 24 VDC.
LEVERES I HVIT PLASTBOKS MED MÅL:  L B H 110 X 85 X 28 mm.

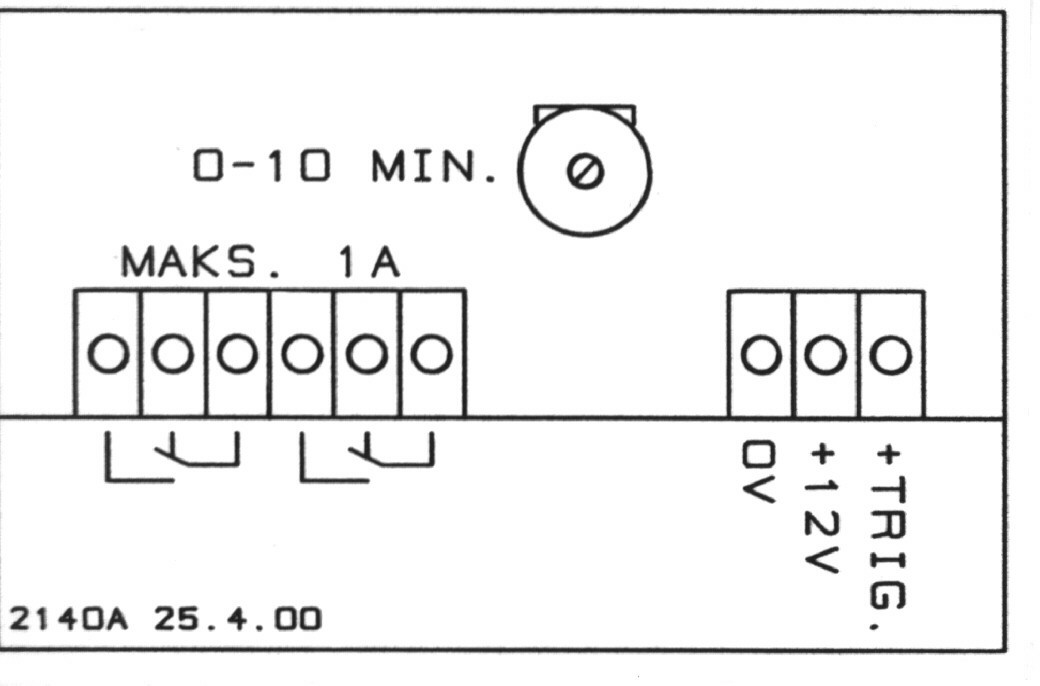

KORTET STRØMFORSYNES MED + OG -(OV) KONSTANT. NÅR INNGANGEN (+TRIG) BLIR TILFØRT EN +PULS, AKTIVERES TIDSRELEET. DETTE STÅR TRUKKET I INNSTILT TID, SELV OM + IKKE ER FJERNET FRA INNGANGEN. FOR Å FÅ EN NY TIDSPERIODE, MÅ + FJERNES OG SÅ LEGGES INN IGJEN.

TIDSRELE MED POTENSIOMETER FOR JUSTERING. STANDARD TID: 0-10 MINUTTER. ANDRE TIDER KAN BESTILLES.

Relekortet 2140 A aktiveres med en kort +12 V puls på inngangen. Releet ligger inne under en innstilt tid fra 2 sekunder til max 10 min. Tiden avsluttes selv om triggimpulsen blir liggende. Innstilt tid kan ikke avbrytes. Kretskortet mates fast +12V og 0V

DRIVSPENNING: 12 VDC
STRØMTREKK:
VED 12V: I HVILE: 10 mA, AKTIV: 30 mA.
MAKSIMUM BELASTNING OVER RELEKONTAKT: 1 A 24 VDC.
LEVERES I HVIT PLASTBOKS MED MÅL:  L B H 110 X 85 X 28 mm.

KORTET STRØMFORSYNES MED + OG -(OV) KONSTANT. NÅR INNGANGEN (+TRIG) BLIR TILFØRT EN +PULS, AKTIVERES TIDSRELEET. DETTE STÅR TRUKKET I INNSTILT TID, SELV OM + IKKE ER FJERNET FRA INNGANGEN. FOR Å FÅ EN NY TIDSPERIODE, MÅ + FJERNES OG SÅ LEGGES INN IGJEN.
