HE-5315 - Timerkort-E x 2, 1 s til 64 tim, 14-40V (100x65)

Art. nr: 04046
Logg inn for å handle

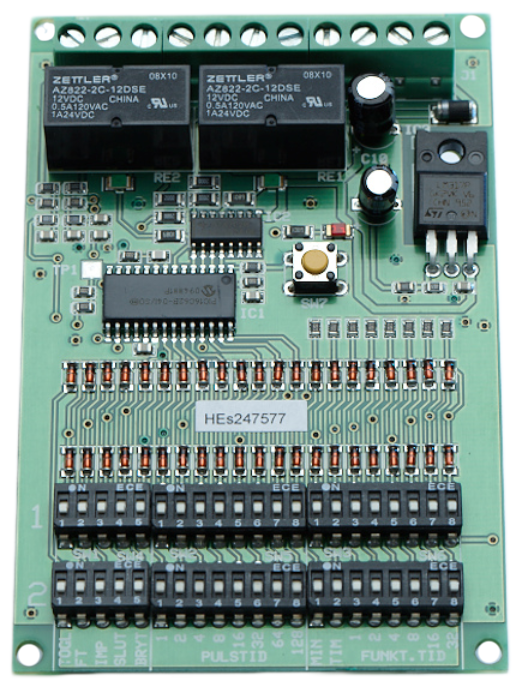

HE-5315 - 2 x Timerkort-E, 1 s til 64 tim, 14-40V (100x65mm)

HE-5315 - To elektroniske tidsreleer som kan løse de fleste spesialfunksjoner med tidsinnkoplinger, tids- utkoplinger, pulseringer mm. HE-5315 er et meget generelt kretskort som har stort arbeidsområde. Gir innkoplings-, utkoplingsforsinkelse fra 1 sek. til 64 timer. Strømforbruk: 5mA / 110mA . Releet kan belastes med maks 2 A ved 24 Vdc.

Funktioner:

- 2 st timers med individuella funktions- och tidsinställningar på ett kretskort.
- Potentialfria växlande reläutgångar, 2A/24V resistiv last.
- Inställning av tider och funktioner sker mha DIP-switchar.
- Funktionstiden kan väljas i sekunder, minuter eller timmar.
- Pulstiden väljes i sekunder.
- Kan aktiveras via resp MAN-ingång eller vid spänningstillslag.
- I det senare fallet väljes med fördel BRYT och låter MAN-ingången vara öppen.

Tekniska data

Drivspänning: 14-40VDC
Strömförbrukning. 5mA i vila / 110mA (2 dragna relä)
Relä max. 2 A 24V resistiv last
Noggrannhet - + 5 %
Temperaturområde -25 till +55 Celsius
Mått 100 x 65 mm

HE-5315 - 2 x Timerkort-E, 1 s til 64 tim, 14-40V (100x65mm)

HE-5315 - To elektroniske tidsreleer som kan løse de fleste spesialfunksjoner med tidsinnkoplinger, tids- utkoplinger, pulseringer mm. HE-5315 er et meget generelt kretskort som har stort arbeidsområde. Gir innkoplings-, utkoplingsforsinkelse fra 1 sek. til 64 timer. Strømforbruk: 5mA / 110mA . Releet kan belastes med maks 2 A ved 24 Vdc.

Funktioner:

- 2 st timers med individuella funktions- och tidsinställningar på ett kretskort.
- Potentialfria växlande reläutgångar, 2A/24V resistiv last.
- Inställning av tider och funktioner sker mha DIP-switchar.
- Funktionstiden kan väljas i sekunder, minuter eller timmar.
- Pulstiden väljes i sekunder.
- Kan aktiveras via resp MAN-ingång eller vid spänningstillslag.
- I det senare fallet väljes med fördel BRYT och låter MAN-ingången vara öppen.

Tekniska data

Drivspänning: 14-40VDC
Strömförbrukning. 5mA i vila / 110mA (2 dragna relä)
Relä max. 2 A 24V resistiv last
Noggrannhet - + 5 %
Temperaturområde -25 till +55 Celsius
Mått 100 x 65 mm
