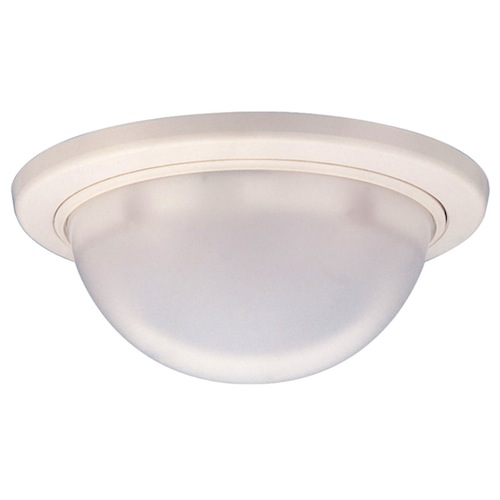

PA6810 - Takmontert IR-detektor, (15m x 360°, rett ned)

Bilde mangler
    • Art. nr: 09427
    Logg inn for å handle



    PA6810 - Mini IR-detektor, takmontert, overvåker 15m x 360°

    PA-6810E, med speilet 360 grader, område maks Ø ca 18 meter ved 5 m monteringshøyde. FG; D-454/98. Mini IR-detektor med speil for takmontering.

    Alle innstillinger utføres på "DIP" switcher i bunnen av detektoren. Hukommelse, Auto-reset/ MC kontroll med +spenning. Relekontakt NO/NC, Følsomhet ; 120%, 100%, 80%, 60 %, 6,7 Pulstelling ; 1, 2 , 3 , 4. Hukommelse LED står i Auto-reset, gir blinkning i 3 min, etterfølgende 47 min. fast lys. Releet kan ikke høres. Når detektoren plasseres i vanskelige miljøer, kan pulstellingen aktiveres for å minske følsomheten.

    Data:

    Detection System: Passive infrared
    Coverage: Spot 15 m x 360*
    Sensitive zone: 33 pairs
    Supply voltage: 10.5 - 28V DC (non-polarity)
    Current consumption: 25mA Max. (+2mA at L/C use)
    Alarm signal: Dry contact (Semi-Conductor) (NC/NO selectable) Reset: Approx 2 sec., 24V (AC/DC) 0.25A (protective resistor 3.3Ω)
    Alarm memory: 3 minutes flashing, 47 minutes lighting and automatically reset
    Alarm LED:

    - Red: Flashing at warming up, Lighting at alarm (LED disabled)
    - Memory LED: Yellow: Flashing at memory activated, Lighting at memory indication

    Adjustment: Horizontally : 25° (on mounting hole of base)
    Count changeover: 1 / 2 / 3 / 4 selectable     -
    Ambient temperature range: -15°C to +55°C without condensation
    Mounting position: Indoor ceiling (wall mount with optional attachment BCW-401)
    Wiring connection: Terminals on separate base unit
    Weight: 110g
    Appearance: Body : ABS resin / Cover : PE resin



    PA6810 - Mini IR-detektor, takmontert, overvåker 15m x 360°

    PA-6810E, med speilet 360 grader, område maks Ø ca 18 meter ved 5 m monteringshøyde. FG; D-454/98. Mini IR-detektor med speil for takmontering.

    Alle innstillinger utføres på "DIP" switcher i bunnen av detektoren. Hukommelse, Auto-reset/ MC kontroll med +spenning. Relekontakt NO/NC, Følsomhet ; 120%, 100%, 80%, 60 %, 6,7 Pulstelling ; 1, 2 , 3 , 4. Hukommelse LED står i Auto-reset, gir blinkning i 3 min, etterfølgende 47 min. fast lys. Releet kan ikke høres. Når detektoren plasseres i vanskelige miljøer, kan pulstellingen aktiveres for å minske følsomheten.

    Data:

    Detection System: Passive infrared
    Coverage: Spot 15 m x 360*
    Sensitive zone: 33 pairs
    Supply voltage: 10.5 - 28V DC (non-polarity)
    Current consumption: 25mA Max. (+2mA at L/C use)
    Alarm signal: Dry contact (Semi-Conductor) (NC/NO selectable) Reset: Approx 2 sec., 24V (AC/DC) 0.25A (protective resistor 3.3Ω)
    Alarm memory: 3 minutes flashing, 47 minutes lighting and automatically reset
    Alarm LED:

    - Red: Flashing at warming up, Lighting at alarm (LED disabled)
    - Memory LED: Yellow: Flashing at memory activated, Lighting at memory indication

    Adjustment: Horizontally : 25° (on mounting hole of base)
    Count changeover: 1 / 2 / 3 / 4 selectable     -
    Ambient temperature range: -15°C to +55°C without condensation
    Mounting position: Indoor ceiling (wall mount with optional attachment BCW-401)
    Wiring connection: Terminals on separate base unit
    Weight: 110g
    Appearance: Body : ABS resin / Cover : PE resin
